Densidad Relativa en Suelos Gruesos – Excel

En esta práctica de laboratorio de suelos se explica el procedimiento para determinar la densidad relativa de una masa de suelo el cual se emplea normalmente en gravas y arenas.

La densidad relativa es una manera de indicar el grado de densificación de un suelo (grado de compacidad). es decir, determina que tan compacta o suelta es la masa del suelo en campo.

Determinación de la Densidad Relativa (%Dr) en el Laboratorio

Se calcula con la expresión:

fórmula densidad relativa

0% < Dr < 100%

Donde:

e máx = Relación de vacíos de la masa de suelo en su estado más suelto posible.
e min = Relación de vacíos de la masa de suelo en su estado más compacto posible.
e nat/com = Relación de vacíos de la masa de suelo en su estado natural o compacto.

relación de vacíos máximo y mínimo

Si:

relación de vacíos natural y máximo

¿Cómo se mide emax y emin?

» Materiales: Cilindro de volumen conocido, embudo metálico, mesa vibratoria, material de suelo grueso.

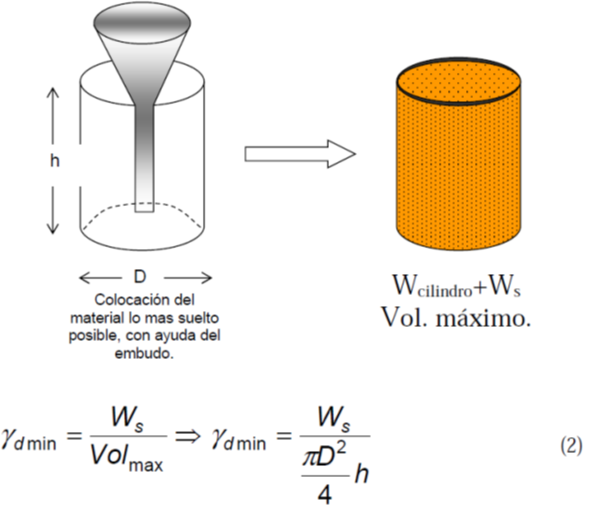

1. Se coloca el material lo más suelto posible en el cilindro de volumen conocido con la ayuda del embudo. Luego se determina el peso del cilindro más el peso de los sólidos.

Volumen del cilindro = volumen del cilindro

peso específico mínimo2. El cilindro con la muestra de suelo se coloca en la mesa vibratoria.

mesa vibratoriapeso específico máximo

3. Por medio de la relación:

peso específico seco máximo y mínimo

Despejando emáx y emin:

relación de vacíos máximo y mínimo

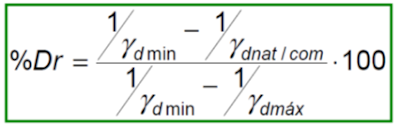

Sustituyendo en la ecuación de densidad relativa (1), se obtiene;

densidad relativa en función de pesos específicos

» Descripción cualitativa de depósitos de suelo granular:

Densidad Relativa (%Dr) Descripción del depósito de Suelo Ángulo de fricción interna (grados)
0 – 15 Muy suelto <28
15 – 50 Suelto 28 – 30
50 – 70 Medio 30 – 36
70 – 85 Denso 36 – 46
85 – 100 Muy denso >41
