Cálculo y Diseño de Zapatas Aisladas en Excel

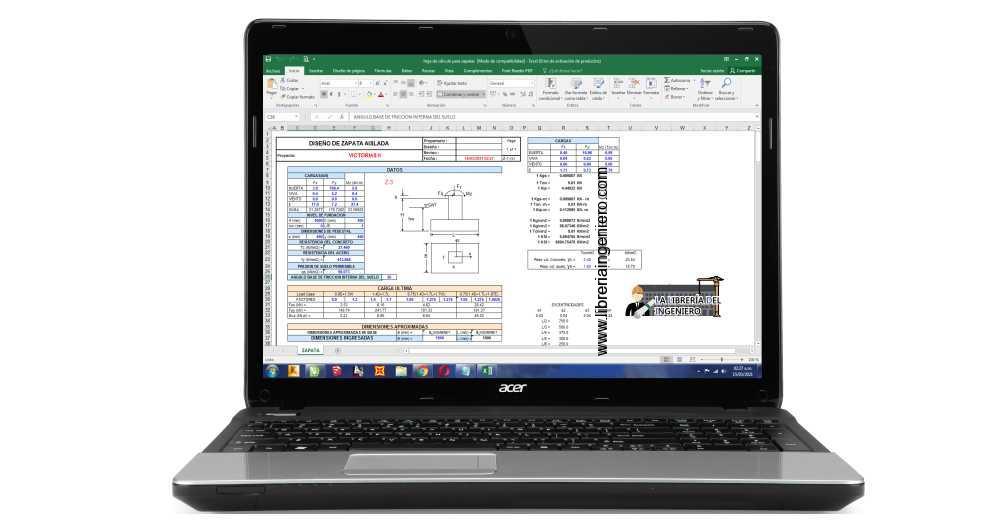

A continuación presentamos una plantilla en Excel que les ayudará con el diseño de zapatas aisladas, esta es una propuesta diferente a las planillas actuales que llevan relación con el mismo tema que se encuentran dentro el blog.

Las Zapatas Aisladas son un tipo de Cimentación Superficial que sirve de base de elementos estructurales puntuales como son los pilares; de modo que esta zapata amplía la superficie de apoyo hasta lograr que el suelo soporte sin problemas la carga que le transmite.

Las zapatas aisladas van arriostradas con riostras de hormigón armado de sección inferior a la zapata.

Pueden ejecutarse de hormigón en masa, es decir sin armar, si las mismas tienen un canto considerable (son las denominadas zapatas macizas).

Diseño de Zapatas Aisladas

Para construir una zapata aislada deben independizarse los cimientos y las estructuras de los edificios ubicados en terrenos de naturaleza heterogénea, o con discontinuidades, para que las diferentes partes del edificio tengan cimentaciones estables.

zapatas aisladas excel
Zapata aislada

Conviene que las instalaciones del edificio estén sobre el plano de los cimientos, sin cortar zapatas ni riostras.

Para todo tipo de zapata, el plano de apoyo de la misma debe quedar empotrado 10 cm. en el estrato del terreno.

La profundidad del plano de apoyo se fija basándose en el informe geotécnico, sin alterar el comportamiento del terreno bajo el cimiento, a causa de las variaciones del nivel freático o por posibles riesgos debidos a las heladas. Es conveniente llegar a una profundidad mínima por debajo de la cota superficial de 50 u 80 cm. en aquellas zonas afectadas por estas variables.
En el caso que el edificio tenga una junta estructural con soporte duplicado (dos pilares), se efectúa una sola zapata para los dos soportes.

Conviene utilizar hormigón de consistencia plástica, con áridos de tamaño alrededor de 40 mm.

En la ejecución, y antes de echar el hormigón, disponer en el fondo una capa de hormigón pobre de aproximadamente 5 cm de espesor, antes de colocar las armaduras.

La plantilla consta de las siguientes partes para el diseño:

  • Datos de ingreso:
    Cargas
    Nivel de fundación
    Dimensiones de pedestal
    Resistencia del concreto
    Resistencia del acero
    Presión de suelo permisible
    Angulo base de fricción interna del suelo
  • Carga Ultima
  • Dimensiones aproximadas
  • Profundidad aproximada
  • Peso de fundación
  • Perfil de tensión neta
  • Revisión del diseño:
    Estabilidad contra aberturas
    Estabilidad contra deslizamientos
    Revisión de corte longitudinal
    Revisión de perforación
  • Cálculo del refuerzo
